Pixelgrafik in Illustrator perspektivisch verzerren

[[Mitglied 109…]]

Hallo,

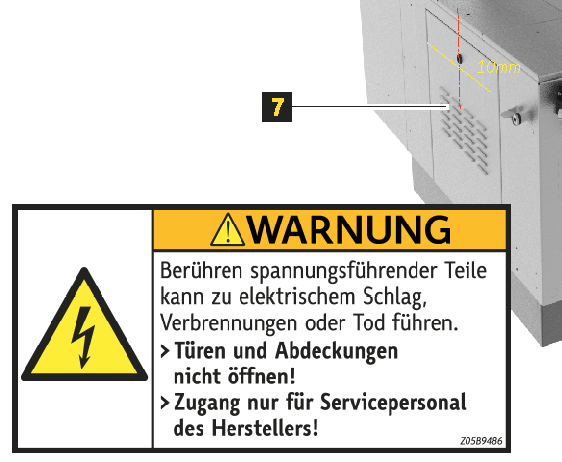

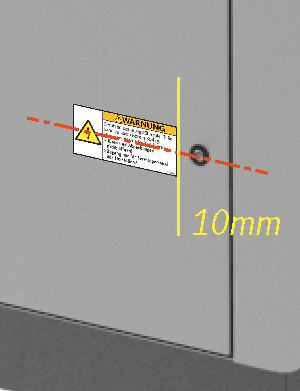

ich möchte eine Pixelgrafik eines Aufklebers perspektivisch so verzerren, dass er räumlich passend zum Hintergrundobjekt ist (Bild 1: perspektivisch verzerren). Bei kleinen Verzerrungen klappt es mit vielem Ausprobieren (Bild 2: OK, Bild 3: verzerren), bei starkem Verzerren nicht.



Tipps?



Danke

[[Mitglied R::b…]]

Photoshop dafür verwenden?

[Ralf Herrmann]

Die perfekte Variante ist natürlich das hier:

https://helpx.adobe.com/de/illustrator/using/perspective-drawing.html



Der Knackpunkt ist das Anlegen des Rasters, wenn man nur ein Foto als Vorlage hat.

[[Mitglied 109…]]

Danke,



Perspektivenraster wollte ich vermeiden wegen Zeitdrucks. In Photoshop versuche ich es mal. Bei Fragen melde ich mich wieder





[[Mitglied Tobi…]]

Du kannst auch einfach eine Verzerrungshülle nehmen:



1. Rechteck in der unverzerrten Größe der Seitenfläche des Drucker zeichnen (ohne Kontur/Füllung)
2. Darin das Etikett wie gewünscht platzieren
3. Beides zu einer Gruppe machen
4. Auf dem Bild das Polygon zeichnen, das der Rechteckfläche entspricht
5. Sicherstellen, das das Polygon im Vordergrund liegt
6. Polygon und Etikett-gruppe auswählen
7. Verzerrungshülle erstellen
8. fertig



[[Mitglied 109…]]

Danke für alle Tipps!
