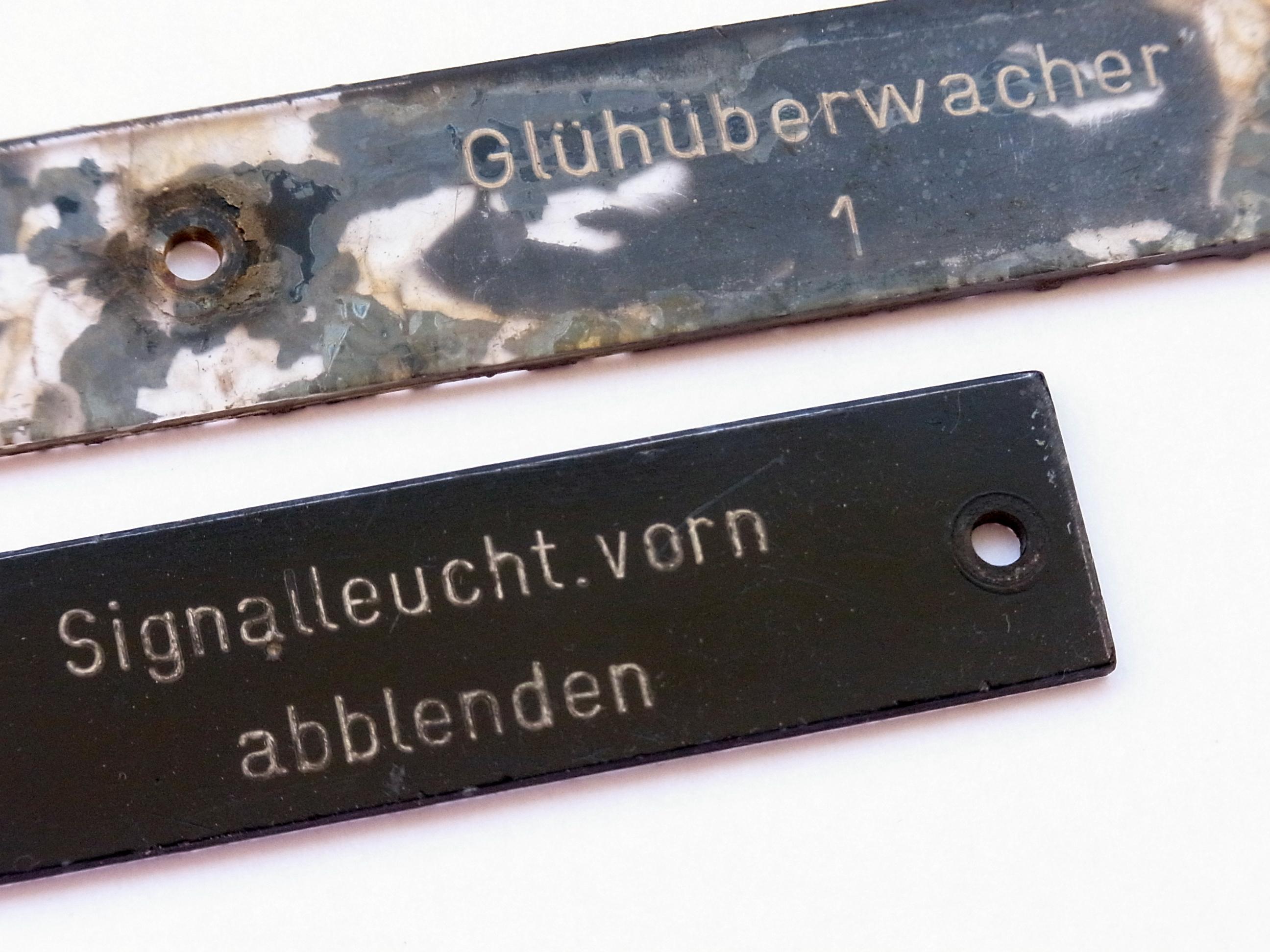

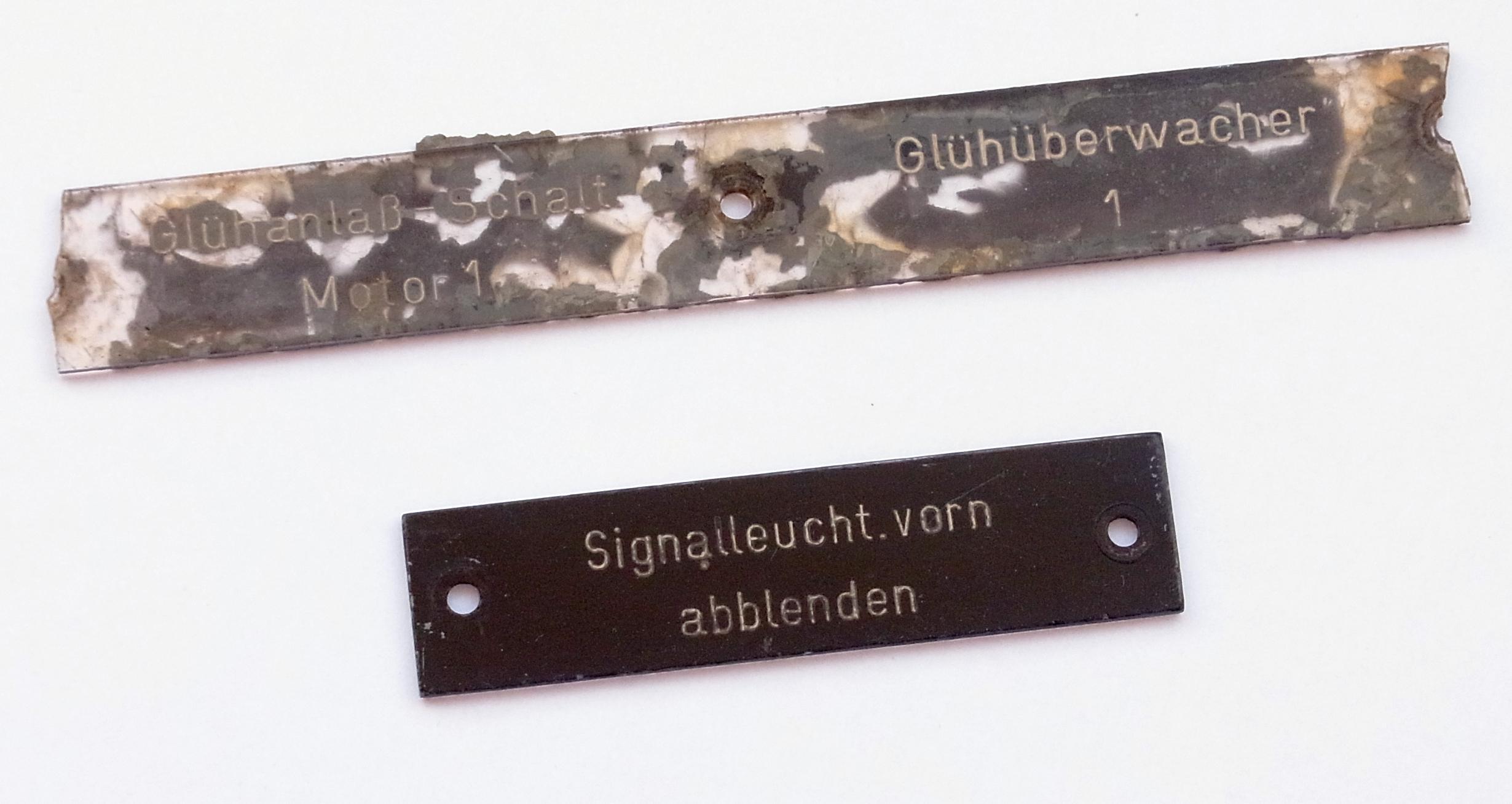

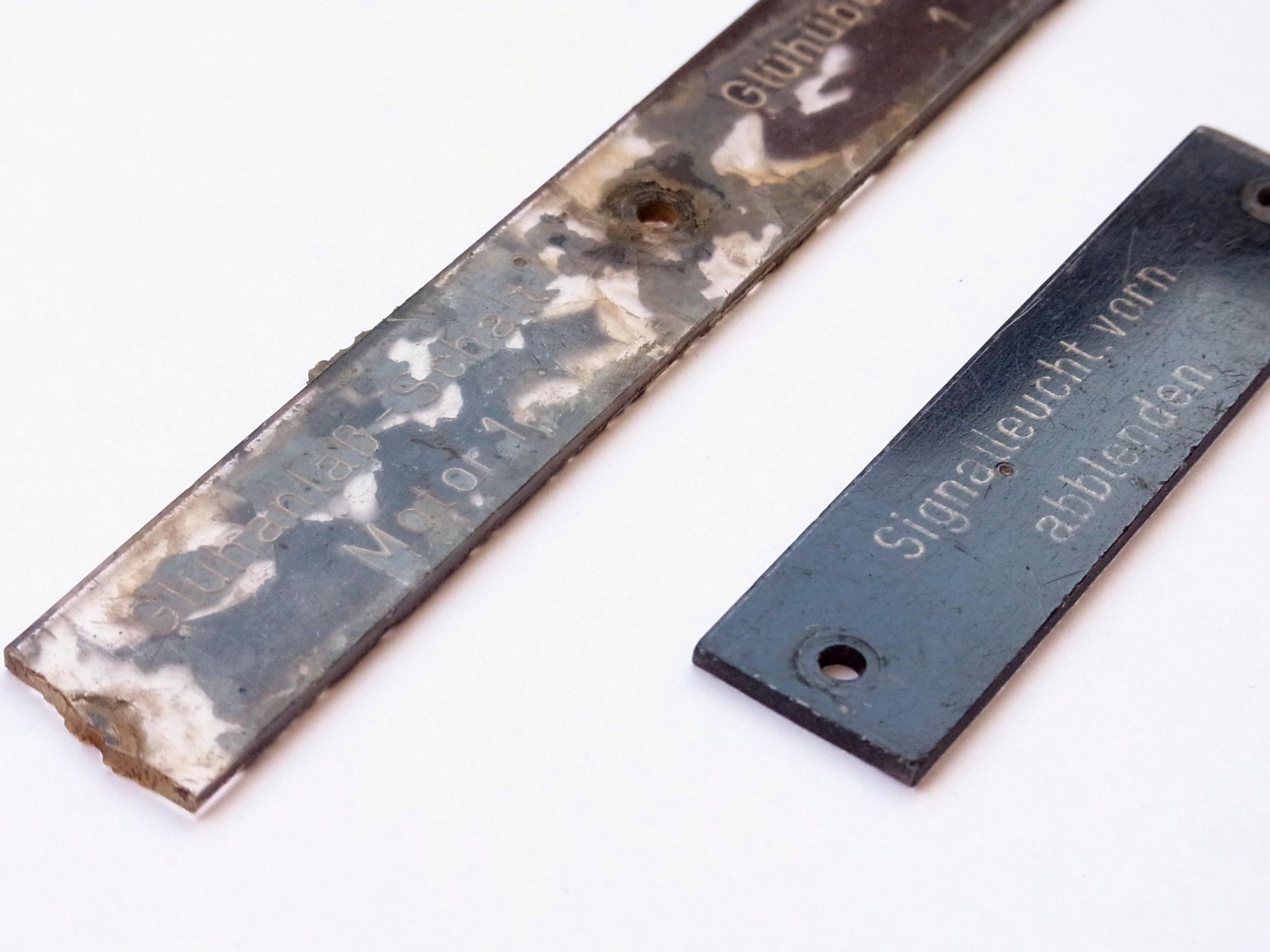

Diese Schilder sind vom Führerstand einer Lokomotive Baujahr 1964, sie sollen im Zuge der Restaurierung erneuert werden.

Oberes Schild: Befundzustand. Unteres Schild: original, aufgearbeitet.

Einige der Schilder müssen aufgrund des schlechten Zustandes neu hergestellt werden.

Die Frage ist: mit welchem System od. Gerät wurden diese Gravuren damals hergestellt?

– Danke vorab für sachdienliche Hinweise.

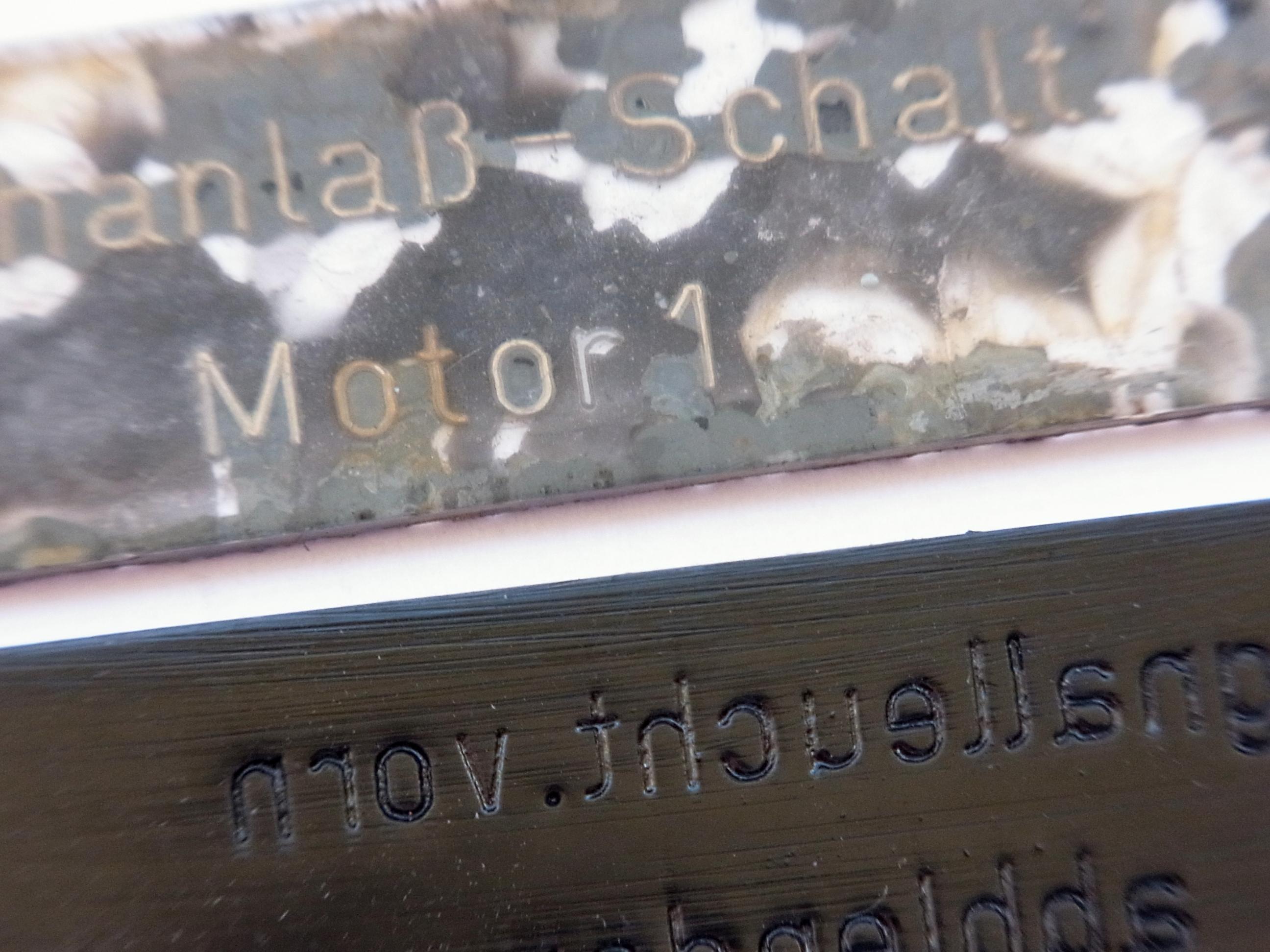

… es sieht aus wie eine maschinelle Fräsung, der Zeichensatz ist wohl eine Art traditionelle ›Normschrift‹ oder evtl. mit der DIN verwandt. Hier noch eine Nahansicht:



Einzelne und Kleinserien wurden mit Maschinen wie dem Gravograph hergestellt, das war damals der Marktführer.

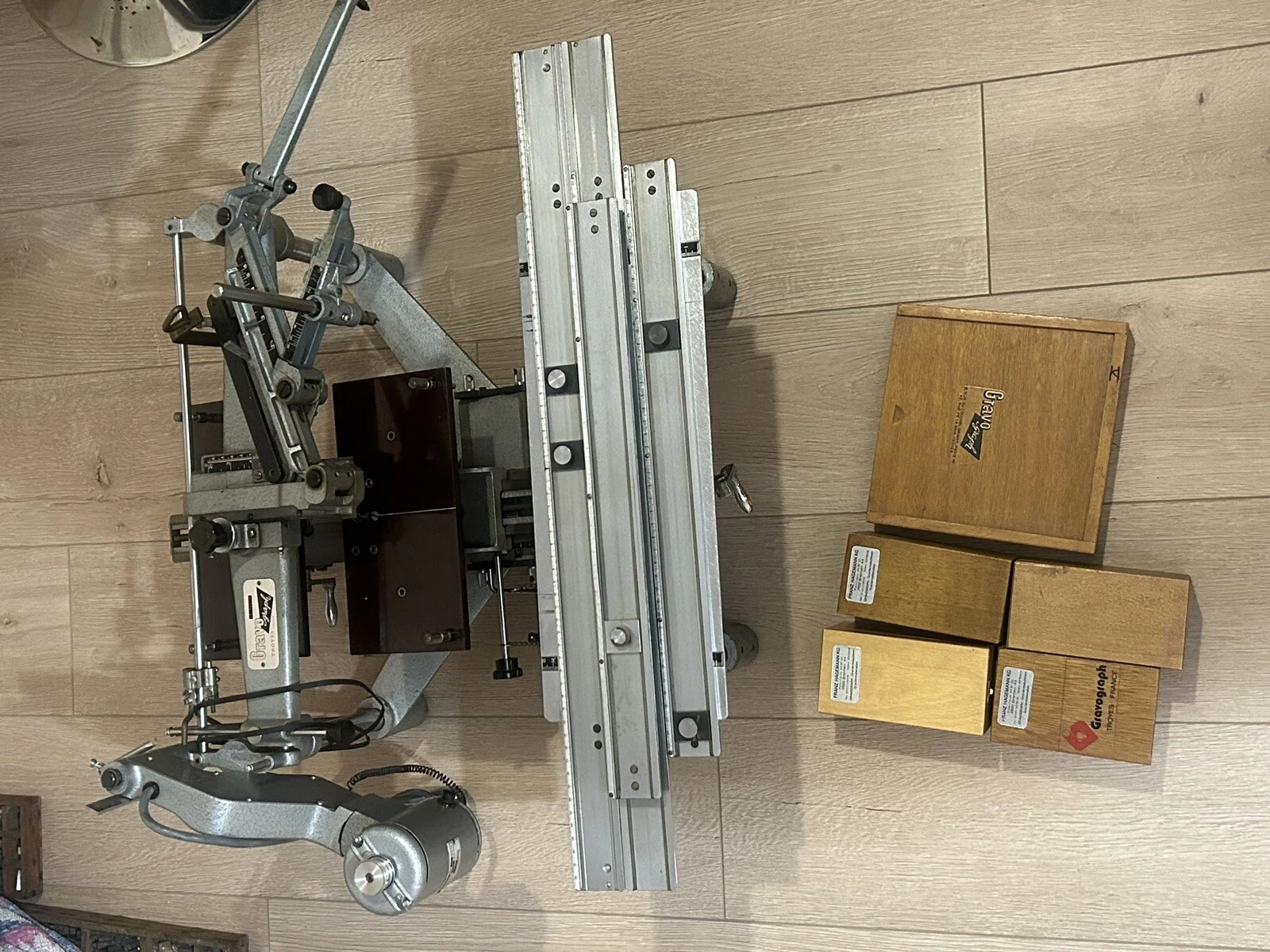

Maschine:

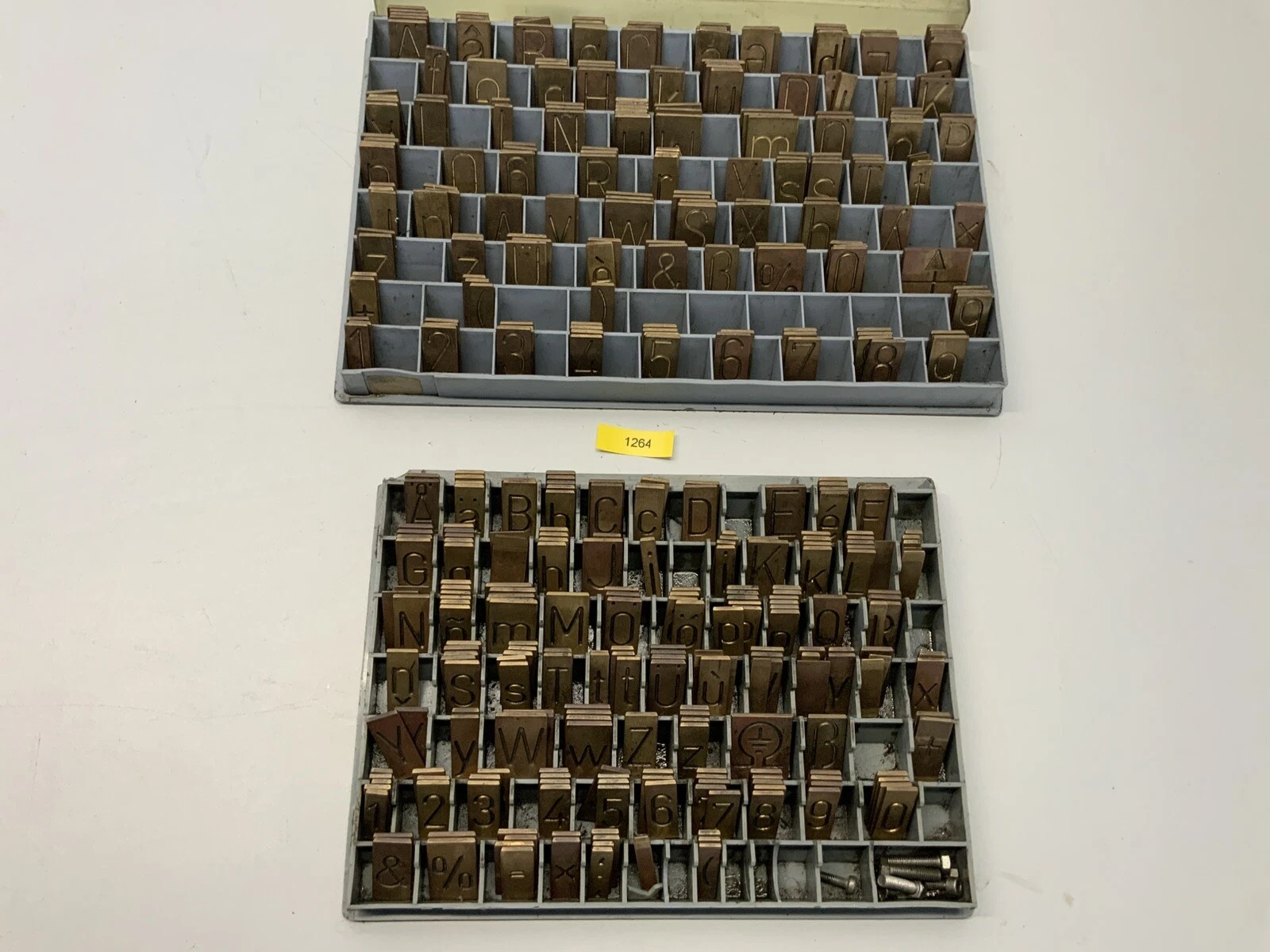

Buchstabensatz:

Ein nicht ganz so origineller Schuss ins Blaue: Beim Spazierengehen komme ich ab und an hier: https://www.stempel-kottke.de/ vorbei.

Die Auslage sieht so zumindest aus, als wären die zu so etwas in der Lage. Aber vielleicht sind das auch nur Reliquien aus Opas Zeiten  …



Bearbeitet (2. Mai 20251 J. von Norbert P)

Opas Zeiten stimmt schonmal … Ich erinnere mich auch, bei einem Schildermacher/Graveur alter Schule Gravuren der Art gesehen zu haben. Und die Schriftart paßt auch. Müßte man also einen Graveur finden, der evtl. noch solch eine Maschine betreibt.

Die Abb. des Gravographen (tolles Wort) stammt woher? Ist die Maschine noch irgendwo in Betrieb?

Graveure arbeiten mit Ein-Linien-Schriften und der Gravuerstichel beeinflusst die Strichbreite. Einfach mit den Schildern zu einem Stempel und Schilder Graveur gehen. Dieser sollte eine Oberfräse aka Graviernaschiene haben. Diese werden in der Regel für verschiedene Metalle verwendet. Lasergravur ist dafür nicht geeignet.

Es könnten auch gedrückte Schilder sein die wurden mit Stahstempel hergestellt. Manchmal findet man auf Ebay und Kleinanzeigen Schriftsätze. Allerdings sind die Drückmaschienen kaum zu finden.

vor 16 Minuten schrieb richtungspfeil:

Graveure arbeiten mit Ein-Linien-Schriften …

Nicht zwingend, es ist nur die einfachste Variante. Flächen gehen auch, machen aber natürlich mehr Arbeit.



vor einer Stunde schrieb Stötzner:

Die Abb. des Gravographen (tolles Wort) stammt woher? Ist die Maschine noch irgendwo in Betrieb?

Das sind Funde aus ebay, dort werden einige angeboten:

https://www.ebay.de/itm/335670815370

https://www.ebay.de/itm/306108418371

Bearbeitet (3. Mai 20251 J. von Diwarnai)

Am 3.5.2025 um 08:07 schrieb Ralf Herrmann:

Nicht zwingend, es ist nur die einfachste Variante. Flächen gehen auch, machen aber natürlich mehr Arbeit.



Das war bezogen auf die Frage zu den Schildern.

Vielen Dank für die Hinweise!
